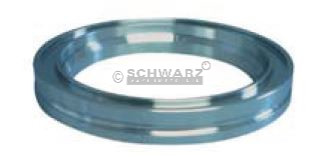

ISO-K Anschweißflanschring
- Artikel-Nr.: 083110
Druckbereich: 10-8 mbar bis 1500hPa Überdruck mit Elastomerdichtung
Druckbereich: 10-9 mbar bis 1500hPa Überdruck mit Metalldichtungen
Temperaturbereich Edelstahl 1.4301/304: -196°C – 300 °C
Nennweite | Ø a (mm) | Ø b (mm) | c (mm) | d (mm) | e (mm) |
DN 63 | 95 | 70 | 12 | 76,1 x 3 | 6 |
DN 80 | 110 | 83 | 12 | 89,2 x 3 | 6 |
DN 100 | 130 | 102 | 12 | 108 x 3 | 6 |
DN 160 | 180 | 153 | 12 | 160 x 3 | 6 |
DN 200 | 240 | 213 | 12 | 219 x 3 | 6 |
DN 250 | 290 | 261 | 12 | 273 x 3 | 6 |
DN 320 | 370 | 318 | 17 | 324 x 3 | 8 |
