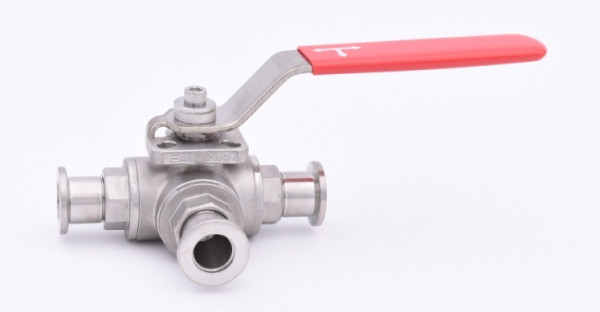

3-Wege-Kugelhahn KF

3-Wege-Kugelhahn KF

ab 175,00 € *
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Material:

Größe:

Typ Kugelbohrung:

Eigenschaften hoher Leitwert PTFE gedichtet Kann als Absperrventil in Vakuum- und... mehr
Produktinformationen "3-Wege-Kugelhahn KF"

Eigenschaften

  • hoher Leitwert
  • PTFE gedichtet
  • Kann als Absperrventil in Vakuum- und Niederdrucksystemen eingesetzt werden



Technische Merkmale

  • Absperrventil mit vollem Durchgang
  • KF-Flansche sind mit vakuum-tauglichem Klebstoff eingeklebt
  • Schalthebel zeigt Ventilstellung an
  • Einbaulage beliebig
  • Absperrschwingkugel ist PTFE-gedichtet, Schaltwelle/ Schaltgriff ist Viton-gedichet
  • Standzeit: 20.000 Zyklen



Technische Daten

  • Dichtheit < 1 *10-7 Pa  m/s
  • Temperaturbereich: -20°C bis 80°C
  • Bei der L-Bohrung können 2 Seite geöffnet oder geschlossen werden.                                                                                          Die gegenüberliegenede Seiten können allerdings nicht gelichzeitig geöffnet werden.
  • Bei einer T-Bohrung können wahlweise alle Seiten geöffnet werden. Ein Verschleiß ist allerdings in keiner Stellung möglich.



Werkstoffe

Die Ventile setzen sich aus verschiedenen Materialien zusammen:

  • Gehäuse Edelstahl
  • Kugel Messing (hartverchromt) oder Edelstahl
  • Flansche
  • Dichtungen: FKM



Edelstahl Typ "L"

Nennweite a (mm) b (mm) Gewicht (kg) Artikel-Nr.
DN 16 120 60 0,90 041011
DN 25 150 75 2,40 041012
DN 40 175 87,5 4,20 041013

Edelstahl Typ "T"

Nennweite a (mm) b (mm) Gewicht (kg) Artikel-Nr.
DN 16 120 60 0,90 041016
DN 25 150 75 2,40 041017
DN 40 175 87,5 4,20 041018
