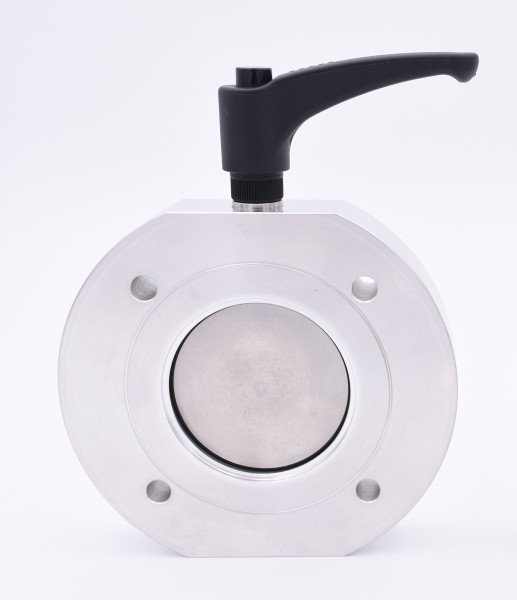

Schmetterlingsventile ISO-F mit Handantrieb

ab 338,50 € *
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Material:

Größe:

Griff:

  • 013001
Eigenschaften Einbaulage beliebig Ventilkörper für einen direkten Einbau möglich kann im... mehr
Produktinformationen "Schmetterlingsventile ISO-F mit Handantrieb"

Eigenschaften

  • Einbaulage beliebig
  • Ventilkörper für einen direkten Einbau möglich
  • kann im Hochvakuum eingesetzt werden, aber nicht bei Überdruck



Technische Merkmale

  • ISO-F/ISO-K-Komponenten befestigt nach DIN 28404
  • Abdichtung Komponenten/Ventilkörper mit Innen-Zentrierring ISO-K
  • Schwenkgriff (Klemmhebel) zeigt Ventilstellung an
  • in offener Stellung fast freier Durchgang
  • Ventiltellerdichtung und doppelte Kopfdichtung aus FKM-Dichtung



Technische Daten

  • Dichtheit Gehäuse/Ventilsitz/Kopfdichtung <10-9 mbar · l · s-1
  • Druckbereich 1·10-9 mbar
  • Temperaturbereich -30 °C bis 130 °C



Werkstoffe

Die Ventile setzen sich aus verschiedenen Materialien zusammen:

  • Aluminiumgehäuse
  • Edelstahlgehäuse
  • Innenteile Edelstahl
  • Dichtungen: FKM
  • Kunststoff Klemmhebel



Aluminium (EN AW-6026)

Nennweite a (mm) b (mm) c (mm) Gewicht (kg) Artikel-Nr.
DN 63 143 30 175 1,2 013001



Edelstahl (1.4305)

Nennweite a (mm) b (mm) c (mm) Gewicht (kg) Artikel-Nr.
DN 63 143 30 175 3,0 013002
