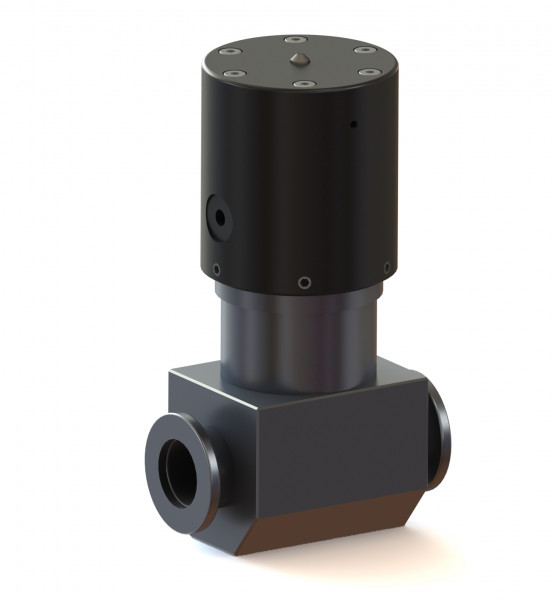

Durchgangsventil mit Pneumatikbetrieb

ab 290,00 € *
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Material:

Größe:

Schaltfunktion:

Lagemelder:

Steuerventil:

Eigenschaften Metallbalg und Ventilteller aus hochwertigem Edelstahl wartungsarm... mehr
Produktinformationen "Durchgangsventil mit Pneumatikbetrieb"

Eigenschaften

  • Metallbalg und Ventilteller aus hochwertigem Edelstahl
  • wartungsarm
  • Innenteile aus hochwertigem Edelstahl
  • Kann als Absperrventil, Belüftungsventil oder Hochvakuumventil eingesetzt werden
  • einfach wirkender Pneumatikantrieb mit Schließfeder (NC)
  • einfach wirkender Pneumatikantrieb mit Öffnungsfeder (NO)



Technische Merkmale

  • Ventile mit Balgdurchführung
  • Einbaulage beliebig
  • Ventilteller- und Kopfdichtung aus FKM-Dichtung



Technische Daten

  • Dichtheit Gehäuse/Ventilsitz/Kopfdichtung <10-9 mbar · l · s-1
  • Druckbereich 1·10-9 mbar bis 3 bar (absolut)
  • Umgebungstemperatur -20 °C bis 60 °C
  • Pressluftdruck (min - max) 6...8 bar



Werkstoffe

Die Ventile setzen sich aus verschiedenen Materialien zusammen:

  • Gehäuse Aluminium
  • Gehäuse Edelstahl
  • Ventilteller Edelstahl
  • Metallbalg Edelstahl
  • Zwischenstück Aluminium



Aluminium (EN AW-6026)

Nennweite Steuerventil Lagemelder a (mm) b (mm) c (mm) e (mm) Artikel-Nr.
DN 16 - - 80 - 123 48 024001
DN 16  - Ja 80 - 152 48 024002
DN 16  Ja  - 80 - 123 48 024003
DN 16 Ja Ja 80 - 152 48 024004
DN 25  - -  100  57 153 48 024005
DN 25 - Ja  100  57  182 48 024006
DN 25 Ja - 100 57 153 48 024007
DN 25 Ja Ja 100 57 182 48 024008



Edelstahl (1.4305)

Nennweite Steuerventil Lagemelder a (mm) b (mm) c (mm) e (mm) Artikel-Nr.
DN 16 - - 80 - 123 48 025001
DN 16  - Ja 80 - 152 48 025002
DN 16  Ja  - 80 - 123 48 025003
DN 16 Ja Ja 80 - 152 48 025004
DN 25  - -  100  57 153 48 025005
DN 25 - Ja  100  57  182 48 025006
DN 25 Ja - 100 57 153 48 025007
DN 25 Ja Ja 100 57 182 48 025008
