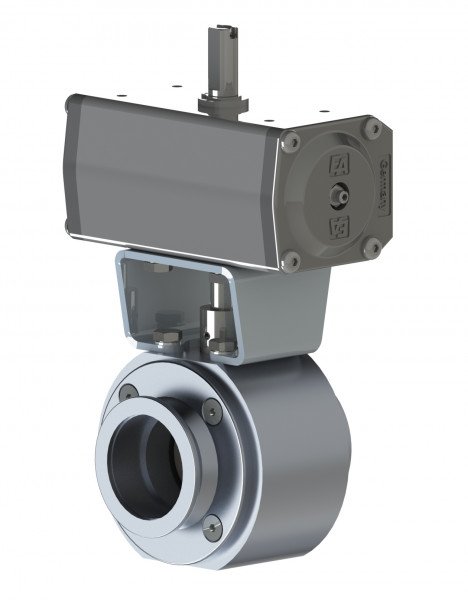

Schmetterlingsventil mit pneumatischem Antrieb

ab 315,00 € *
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Material:

Größe:

Endlagenschalter:

Steuerventil:

Eigenschaften anmontierte Flansche austauschbar mit oder ohne Lagemelder lieferbar... mehr
Produktinformationen "Schmetterlingsventil mit pneumatischem Antrieb"

Eigenschaften

  • anmontierte Flansche austauschbar
  • mit oder ohne Lagemelder lieferbar



Technische Merkmale

  • Ventile mit einheitlichem Vakuum-Ventilkörper
    und anmontierten KF-Flanschen
  • aufgesetzter EA-doppeltwirkender Pneumatikantrieb
  • Ventilstellung wird auf dem Pneumatikantrieb angezeigt
  • Ventiltellerdichtung und doppelte Kopfdichtung aus FKM-Dichtung
  • Pressluftdruck (min – max) 6...8 bar



Technische Daten

  • Dichtheit Gehäuse/Ventilsitz/Kopfdichtung <10-9 mbar · l · s-1
  • Druckbereich 1·10-9 mbar bis 1 bar (absolut)
  • Umgebungstemperatur -20 °C bis 60 °C



Werkstoffe

Die Ventile setzen sich aus verschiedenen Materialien zusammen:

  • Aluminiumgehäuse
  • Edelstahlgehäuse
  • Dichtungen: FKM



Aluminium (EN AW-6026)

Nennweite Steuerventil Lagemelder a (mm) b (mm) c (mm) h (mm) Artikel-Nr.
DN 16 - - 90 85 132 210 015001
DN 16  - Ja 90 85 132 280 015002
DN 16  Ja  - 90 85 132 210 015003
DN 16 Ja Ja 90 85 132 280  015004
DN 25  - -  90  85 132  210  015005
DN 25  - Ja  90  85  132  280 015006
DN 25 Ja - 90 85 132 210 015007
DN 25 Ja Ja 90 85 132 280 015008
DN 40 - - 90 85 132 210 015009
DN 40 - Ja 90 85 132 280 015010
DN 40 Ja - 90 85 132 210 015011
DN 40 Ja Ja 90 85 132 280 015012



Edelstahl (1.4305)

Nennweite Steuerventil Lagemelder a (mm) b (mm) c (mm) h (mm) Artikel-Nr.
DN 16 - - 90 85 132 210 016001
DN 16  - Ja 90 85 132 280 016002
DN 16  Ja  - 90 85 132 210 016003
DN 16 Ja Ja 90 85 132 280  016004
DN 25  - -  90  85 132  210  016005
DN 25  - Ja  90  85  132  280 016006
DN 25 Ja - 90 85 132 210 016007
DN 25 Ja Ja 90 85 132 280 016008
DN 40 - - 90 85 132 210 016009
DN 40 - Ja 90 85 132 280 016010
DN 40 Ja - 90 85 132 210 016011
DN 40 Ja Ja 90 85 132 280 016012
