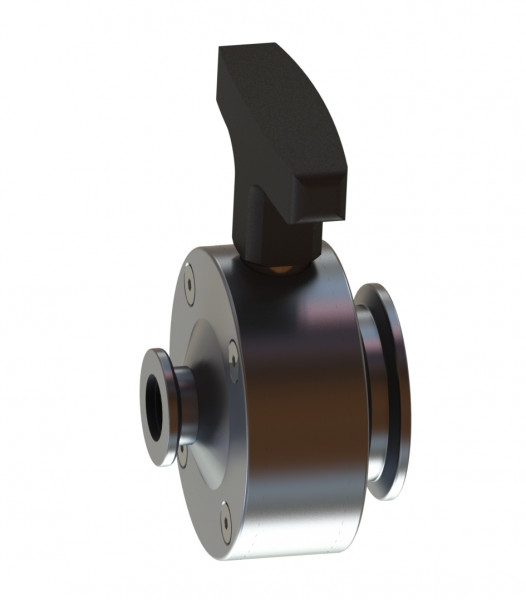

Schmetterlings-Reduzierventil mit anmontierten Flanschen

ab 160,00 € *
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Material:

Größe:

Eigenschaften kompakte Bauweise geringes Gewicht Innenteile aus hochwertigem Edelstahl... mehr
Produktinformationen "Schmetterlings-Reduzierventil mit anmontierten Flanschen"

Eigenschaften

  • kompakte Bauweise
  • geringes Gewicht
  • Innenteile aus hochwertigem Edelstahl
  • Kann als Absperrventil, Belüftungsventil oder Hochvakuumventil eingesetzt werden



Technische Merkmale

  • Ventil mit beidseitig anmontierten KF-Flanschen
  • T-Griff zeigt Ventilstellung an
  • in offener Stellung fast freier Durchgang
  • Ventiltellerdichtung und doppelte Kopfdichtung aus FKM-Dichtung



Technische Daten

  • Dichtheit Gehäuse/Ventilsitz/Kopfdichtung <10-9 mbar · l · s-1
  • Druckbereich 1·10-9 mbar bis 1 bar (absolut)
  • Temperaturbereich -30 °C bis 130 °C



Werkstoffe

Die Ventile setzen sich aus verschiedenen Materialien zusammen:

  • Aluminiumgehäuse
  • Edelstahlgehäuse
  • Innenteile Edelstahl
  • Dichtungen: FKM
  • Kunststoff T-Griff



Aluminium (EN AW-6026)

Nennweite a (mm) b (mm) c (mm) Gewicht (kg) Artikel-Nr.
DN 40 - DN 16 80 60 125 0,470 012007
DN 40 - DN 25 80 60 125 0,490 012008
DN 25 - DN 16 80 60 125 0,480 012009



Edelstahl (1.4305)

Nennweite a (mm) b (mm) c (mm) Gewicht (kg) Artikel-Nr.
DN 40 - DN 16 80 60 125 1,100 012010
DN 40 - DN 25 80 60 125 1,114 012011
DN 25 - DN 16 80 60 125 1,098 012012
