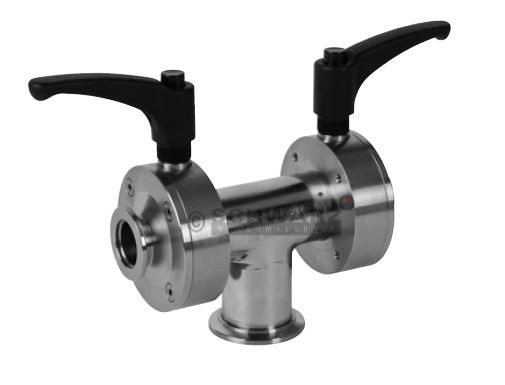

3-Wege-Schmetterlingsventil

ab 385,00 € *
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Größe:

  • 014003
Eigenschaften frei wählbare äußere KF-Anschlüsse schwenkbarer Ventilteller einsetzbar im... mehr
Produktinformationen "3-Wege-Schmetterlingsventil"

Eigenschaften

  • frei wählbare äußere KF-Anschlüsse
  • schwenkbarer Ventilteller
  • einsetzbar im Hochvakuumbereich, jedoch nicht im Druckbereich über 1 bar
  • Ventil ist als Vakuumverteiler geeignet



Technische Merkmale

  • HV-tüchtiges 3/3- Wegeventil
  • KF- Flansche am SM-Ventil frei wählbar und austauschbar, Mittelabgang KF40
  • Klemmhebel zeigen Ventilstellung an
  • Ventil kann als "T" oder "L" geschaltet werden
  • Ventilteller und Kopfdichtung aus FKM-Dichtung
  • vier Schaltvarianten



Technische Daten

  • Dichtheit Gehäuse/Ventilsitz/Kopfdichtung <10-9 mbar · l · s-1
  • Druckbereich 1·10-9 mbar bis 1 bar (absolut)
  • Temperaturbereich -30 °C bis 130 °C



Werkstoffe

Die Ventile setzen sich aus verschiedenen Materialien zusammen:

  • Edelstahlgehäuse
  • Innenteile Edelstahl
  • Dichtungen: FKM
  • Kunststoff T-Griff



Edelstahl (1.4305)

Nennweite a (mm) b (mm) c (mm) d (mm) Gewicht (kg) Artikel-Nr.
DN40 - DN40 - DN40 65 150 160 250 2,2 014001
DN25 - DN40 - DN25 65 150 160 250 2,0 014002
DN16 - DN40 - DN16 65 150 160 250 2,0 014003
DN16 - DN40 - DN25 65 150 160 250 2,0 014004
DN16 - DN40 - DN40 65 150 160 250 2,1 014005
DN25 - DN40 - DN40 65 150 160 250 2,1 014006
