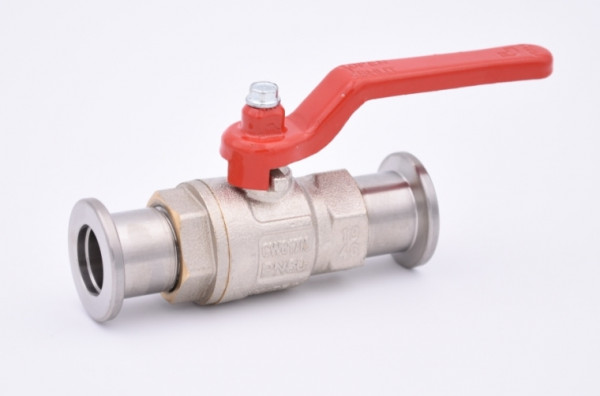

Produktinformationen "2-Wege-Kugelhahn KF"
Eigenschaften
- hoher Leitwert
- PTFE gedichtet
- Kann als Absperrventil in Vakuum- und Niederdrucksystemen eingesetzt werden
Technische Merkmale
- Absperrventil mit vollem Durchgang
- KF-Flansche sind mit vakuum-tauglichem Klebstoff eingeklebt
- Schalthebel zeigt Ventilstellung an
- Einbaulage beliebig
- Absperrschwingkugel ist PTFE-gedichtet, Schaltwelle/ Schaltgriff ist Viton-gedichet
- Standzeit: 20.000 Zyklen
Technische Daten
- Dichtheit < 1 *10-7 Pa m3 /s
- Temperaturbereich: -20°C bis 80°C
Werkstoffe
Die Ventile setzen sich aus verschiedenen Materialien zusammen:
- Gehäuse Messing (vernickelt) oder Edelstahl (1.4408)
- Kugel Messing (hartverchromt) oder Edelstahl
- Flansche Edelstahl (1.4301)
- Dichtungen: FKM
Messing (vernickelt)
Nennweite | a (mm) | b (mm) | l (mm) | Gewicht (kg) | Artikel-Nr. |
DN 10 | 30 | 10 | 85 | 0,25 | 040001 |
DN 16 | 30 | 16 | 90 | 0,40 | 040002 |
DN 25 | 40 | 24 | 110 | 0,70 | 040003 |
DN 40 | 55 | 41 | 135 | 1,50 | 040004 |
DN 50 | 75 | 51 | 155 | 2,50 | 040005 |
Edelstahl (1.4305)
Nennweite | a (mm) | b (mm) | l (mm) | Gewicht (kg) | Artikel-Nr. |
DN 10 | 30 | 10 | 100 | 0,30 | 040010 |
DN 16 | 30 | 16 | 110 | 0,40 | 040011 |
DN 25 | 40 | 24 | 130 | 0,80 | 040012 |
DN 40 | 55 | 41 | 160 | 2,40 | 040013 |
DN 50 | 75 | 51 | 195 | 3,10 | 040014 |
