Eigenschaften Metallbalg und Ventilteller aus hochwertigem Edelstahl wartungsarm... mehr

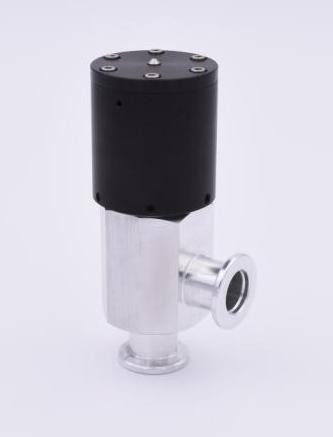

Produktinformationen "Eckventil mit Pneumatikantrieb"
Eigenschaften
- Metallbalg und Ventilteller aus hochwertigem Edelstahl
- wartungsarm
- Innenteile aus hochwertigem Edelstahl
- Kann als Absperrventil, Belüftungsventil oder Hochvakuumventil eingesetzt werden
- einfach wirkender Pneumatikantrieb mit Schließfeder (NC)
- einfach wirkender Pneumatikantrieb mit Öffnungsfeder (NO)
Technische Merkmale
- Ventile mit Balgdurchführung
- Einbaulage beliebig
- Ventilteller- und Kopfdichtung aus FKM-Dichtung
Technische Daten
- Dichtheit Gehäuse/Ventilsitz/Kopfdichtung <10-9 mbar · l · s-1
- Druckbereich 1·10-9 mbar bis 3 bar (absolut)
- Umgebungstemperatur -20 °C bis 60 °C
- Pressluftdruck (min - max) 6...8 bar
Werkstoffe
Die Ventile setzen sich aus verschiedenen Materialien zusammen:
- Gehäuse Aluminium
- Gehäuse Edelstahl
- Ventilteller Edelstahl
- Metallbalg Edelstahl
- Zwischenstück Aluminium
Aluminium (EN AW-6026)
| Nennweite | Schaltfunktion | Steuerventil | Lagemelder | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | Artikel-Nr. |
| DN 16 | NC | - | - | 40 | 30 | - | 124 | 48 | 022001 |
| DN 16 | NC | - | Ja | 40 | 30 | - | 153 | 48 | 022002 |
| DN 16 | NC | Ja | - | 40 | 30 | - | 124 | 48 | 022003 |
| DN 16 | NC | Ja | Ja | 40 | 30 | - | 153 | 48 | 022004 |
| DN 16 | NO | - | - | 40 | 30 | - | 124 | 48 | 022005 |
| DN 16 | NO | - | Ja | 40 | 30 | - | 153 | 48 | 022006 |
| DN 16 | NO | Ja | - | 40 | 30 | - | 124 | 48 | 022007 |
| DN 16 | NO | Ja | Ja | 40 | 30 | - | 153 | 48 | 022008 |
| DN 25 | NC | - | - | 50 | 40 | 57 | 149 | 48 | 022009 |
| DN 25 | NC | - | Ja | 50 | 40 | 57 | 177 | 48 | 022010 |
| DN 25 | NC | Ja | - | 50 | 40 | 57 | 149 | 48 | 022011 |
| DN 25 | NC | Ja | Ja | 50 | 40 | 57 | 177 | 48 | 022012 |
| DN 25 | NO | - | - | 50 | 40 | 57 | 149 | 48 | 022013 |
| DN 25 | NO | - | Ja | 50 | 40 | 57 | 177 | 48 | 022014 |
| DN 25 | NO | Ja | - | 50 | 40 | 57 | 149 | 48 | 022015 |
| DN 25 | NO | Ja | Ja | 50 | 40 | 57 | 177 | 48 | 022016 |
| DN 40 | NC | - | - | 65 | 55 | 70 | 179,5 | 48 | 022017 |
| DN 40 | NC | - | Ja | 65 | 55 | 70 | 207 | 48 | 022018 |
| DN 40 | NC | Ja | - | 65 | 55 | 70 | 179,5 | 48 | 022019 |
| DN 40 | NC | Ja | Ja | 65 | 55 | 70 | 207 | 48 | 022020 |
| DN 40 | NO | - | - | 65 | 55 | 70 | 179,5 | 48 | 022021 |
| DN 40 | NO | - | Ja | 65 | 55 | 70 | 207 | 48 | 022022 |
| DN 40 | NO | Ja | - | 65 | 55 | 70 | 179,5 | 48 | 022023 |
| DN 40 | NO | Ja | Ja | 65 | 55 | 70 | 207 | 48 | 022024 |
Edelstahl (1.4305)
| Nennweite | Schaltfunktion | Steuerventil | Lagemelder | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | Artikel-Nr. |
| DN 16 | NC | - | - | 40 | 30 | - | 124 | 48 | 023001 |
| DN 16 | NC | - | Ja | 40 | 30 | - | 153 | 48 | 023002 |
| DN 16 | NC | Ja | - | 40 | 30 | - | 124 | 48 | 023003 |
| DN 16 | NC | Ja | Ja | 40 | 30 | - | 153 | 48 | 023004 |
| DN 16 | NO | - | - | 40 | 30 | - | 124 | 48 | 023005 |
| DN 16 | NO | - | Ja | 40 | 30 | - | 153 | 48 | 023006 |
| DN 16 | NO | Ja | - | 40 | 30 | - | 124 | 48 | 023007 |
| DN 16 | NO | Ja | Ja | 40 | 30 | - | 153 | 48 | 023008 |
| DN 25 | NC | - | - | 50 | 40 | 57 | 149 | 48 | 023009 |
| DN 25 | NC | - | Ja | 50 | 40 | 57 | 177 | 48 | 023010 |
| DN 25 | NC | Ja | - | 50 | 40 | 57 | 149 | 48 | 023011 |
| DN 25 | NC | Ja | Ja | 50 | 40 | 57 | 177 | 48 | 023012 |
| DN 25 | NO | - | - | 50 | 40 | 57 | 149 | 48 | 023013 |
| DN 25 | NO | - | Ja | 50 | 40 | 57 | 177 | 48 | 023014 |
| DN 25 | NO | Ja | - | 50 | 40 | 57 | 149 | 48 | 023015 |
| DN 25 | NO | Ja | Ja | 50 | 40 | 57 | 177 | 48 | 023016 |
| DN 40 | NC | - | - | 65 | 55 | 70 | 179,5 | 48 | 023017 |
| DN 40 | NC | - | Ja | 65 | 55 | 70 | 207 | 48 | 023018 |
| DN 40 | NC | Ja | - | 65 | 55 | 70 | 179,5 | 48 | 023019 |
| DN 40 | NC | Ja | Ja | 65 | 55 | 70 | 207 | 48 | 023020 |
| DN 40 | NO | - | - | 65 | 55 | 70 | 179,5 | 48 | 023021 |
| DN 40 | NO | - | Ja | 65 | 55 | 70 | 207 | 48 | 023022 |
| DN 40 | NO | Ja | - | 65 | 55 | 70 | 179,5 | 48 | 023023 |
| DN 40 | NO | Ja | Ja | 65 | 55 | 70 | 207 | 48 | 023024 |
