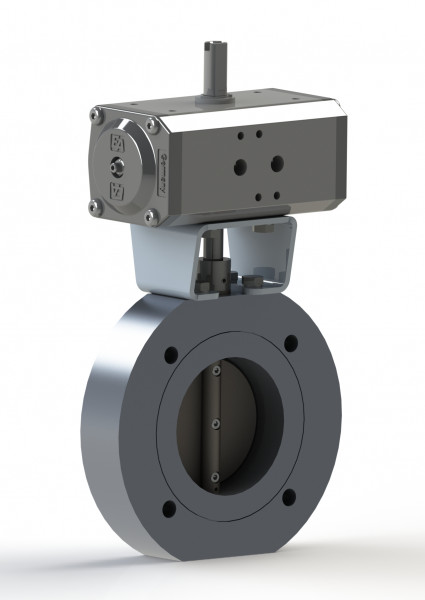

Produktinformationen "Schmetterlingsventile ISO-F mit Pneumatikantrieb"
Eigenschaften
- Einbaulage beliebig
- Ventilkörper für einen direkten Einbau möglich
- mit oder ohne Lagemelder lieferbar
- kann im Hochvakuum eingesetzt werden, aber nicht bei Überdruck
Technische Merkmale
- ISO-F/ISO-K-Komponenten befestigt nach DIN 28404
- Abdichtung Komponenten/Ventilkörper mit Innen-Zentrierring ISO-K
- in offener Stellung fast freier Durchgang
- aufgesetzter EA-doppeltwirkender Pneumatikantrieb
- Ventilstellung wird auf dem Pneumatikantrieb angezeigt
- Ventiltellerdichtung und doppelte Kopfdichtung aus FKM-Dichtung
- Pressluftdruck (min – max) 6...8 bar
Technische Daten
- Dichtheit Gehäuse/Ventilsitz/Kopfdichtung <10-9 mbar · l · s-1
- Druckbereich 1·10-9 mbar bis 1 bar (absolut)
- Umgebungstemperatur -20 °C bis 60 °C
Werkstoffe
Die Ventile setzen sich aus verschiedenen Materialien zusammen:
- Aluminiumgehäuse
- Edelstahlgehäuse
- Innenteile Edelstahl
- Dichtungen: FKM
Aluminium (EN AW-6026)
Nennweite | Steuerventil | Lagemelder | a (mm) | b (mm) | c (mm) | h (mm) | Artikel-Nr. |
DN 63 | - | - | 30 | 144 | 132 | 250 | 017001 |
DN 63 | - | Ja | 30 | 144 | 132 | 300 | 017002 |
DN 63 | Ja | - | 30 | 144 | 132 | 250 | 017003 |
DN 63 | Ja | Ja | 30 | 144 | 132 | 300 | 017004 |
Edelstahl (1.4305)
Nennweite | Steuerventil | Lagemelder | a (mm) | b (mm) | c (mm) | h (mm) | Artikel-Nr. |
DN 63 | - | - | 30 | 144 | 132 | 250 | 017005 |
DN 63 | - | Ja | 30 | 144 | 132 | 300 | 017006 |
DN 63 | Ja | - | 30 | 144 | 132 | 250 | 017007 |
DN 63 | Ja | Ja | 30 | 144 | 132 | 300 | 017008 |
