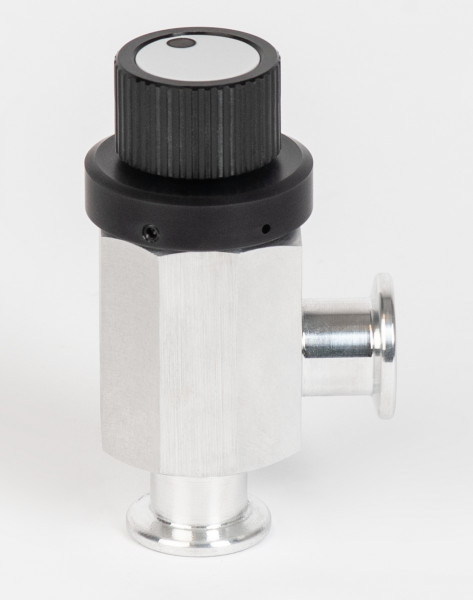

Eckventil mit Handantrieb

ab 156,00 € *
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Material:

Größe:

  • 020001
Eigenschaften Metallbalg und Ventilteller aus hochwertigem Edelstahl wartungsarm... mehr
Produktinformationen "Eckventil mit Handantrieb"

Eigenschaften

  • Metallbalg und Ventilteller aus hochwertigem Edelstahl
  • wartungsarm
  • Innenteile aus hochwertigem Edelstahl
  • Kann als Absperrventil, Belüftungsventil oder Hochvakuumventil eingesetzt werden



Technische Merkmale

  • Ventile mit Balgdurchführung
  • handbetätigt mit Spindelantrieb
  • hoher Ventilhub = halbe Nennweite
  • Einbaulage beliebig
  • Ventilteller- und Kopfdichtung aus FKM-Dichtung
  • optische Stellungsanzeige durch Drehknopf
  • Drehknopf abnehmbar



Technische Daten

  • Dichtheit Gehäuse/Ventilsitz/Kopfdichtung <10-9 mbar · l · s-1
  • Druckbereich 1·10-9 mbar bis 3 bar (absolut)
  • Temperaturbereich -30 °C bis 130 °C



Werkstoffe

Die Ventile setzen sich aus verschiedenen Materialien zusammen:

  • Gehäuse Aluminium
  • Gehäuse Edelstahl
  • Ventilteller Edelstahl
  • Metallbalg Edelstahl
  • Zwischenstück Aluminium
  • Drehknopf Aluminium/Messinghülse



Aluminium (EN AW-6026)

Nennweite a (mm) b (mm) c (mm) d (mm) Gewicht (kg) Artikel-Nr.
DN 16 45 40 46 105 0,315 020001
DN 25 50 50 57 130 0,560 020002
DN 40 65 70 70 155 1,277 020003
DN 50 62 67 70 160 1,650 020004



Edelstahl (1.4305)

Nennweite a (mm) b (mm) c (mm) d (mm) Gewicht (kg) Artikel-Nr.
DN 16 45 40 46 105 0,490 020005
DN 25 50 50 57 130 0,890 020006
DN 40 65 70 70 155 1,680 020007
DN 50 62 67 70 160 1,950 020008
