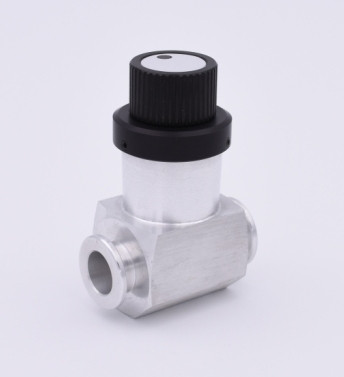

Durchgangsventil mit Handantrieb

ab 216,50 € *
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Material:

Größe:

Eigenschaften Metallbalg und Ventilteller aus hochwertigem Edelstahl wartungsarm... mehr
Produktinformationen "Durchgangsventil mit Handantrieb"

Eigenschaften

  • Metallbalg und Ventilteller aus hochwertigem Edelstahl
  • wartungsarm
  • Innenteile aus hochwertigem Edelstahl
  • Kann als Absperrventil, Belüftungsventil oder Hochvakuumventil eingesetzt werden



Technische Merkmale

  • Ventile mit Balgdurchführung
  • handbetätigt mit Spindelantrieb
  • hoher Ventilhub = halbe Nennweite
  • Einbaulage beliebig
  • Ventilteller- und Kopfdichtung aus FKM-Dichtung
  • optische Stellungsanzeige durch Drehknopf
  • Drehknopf abnehmbar



Technische Daten

  • Dichtheit Gehäuse/Ventilsitz/Kopfdichtung <10-9 mbar · l · s-1
  • Druckbereich 1·10-9 mbar bis 3 bar (absolut)
  • Temperaturbereich -30 °C bis 130 °C



Werkstoffe

Die Ventile setzen sich aus verschiedenen Materialien zusammen:

  • Gehäuse Aluminium
  • Gehäuse Edelstahl
  • Ventilteller Edelstahl
  • Metallbalg Edelstahl
  • Zwischenstück Aluminium
  • Drehknopf Aluminium/Messinghülse



Aluminium (EN AW-6026)

Nennweite a (mm) b (mm) c (mm) e (mm) Gewicht (kg) Artikel-Nr.
DN 16 70 18 100 46 0,368 021001
DN 25 80 25 130 57 0,657 021002
DN 40 110 40 175 70 1,471 021003



Edelstahl (1.4305)

Nennweite a (mm) b (mm) c (mm) e (mm) Gewicht (kg) Artikel-Nr.
DN 16 70 18 100 46 0,489 021004
DN 25 80 25 130 57 1,230 021005
DN 40 110 40 175 70 2,230 021006
