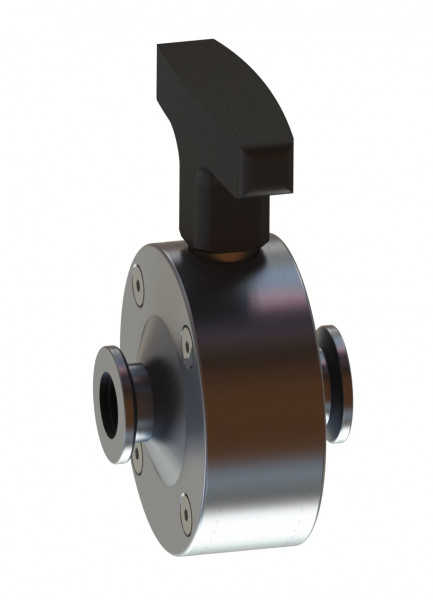

Schmetterlingsventil mit anmontierten KF-Flanschen
Schmetterlingsventil mit anmontierten KF-Flanschen
Schmetterlingsventil mit anmontierten KF-Flanschen
Vorschau: Schmetterlingsventil mit anmontierten KF-Flanschen Vorschau: Schmetterlingsventil mit anmontierten KF-Flanschen Vorschau: Schmetterlingsventil mit anmontierten KF-Flanschen


Schmetterlingsventil mit anmontierten KF-Flanschen

Schwarz Vakuumtechnik GmbH & Co.KG
ab 150,00 € *
Inhalt: 1 Stück

zzgl. MwSt. zzgl. Versandkosten

Bitte wähle zuerst eine Variante

Material:

Größe:

Beschreibung Bewertungen 0
Beschreibung
Eigenschaften kompakte Bauweise geringes Gewicht Innenteile aus hochwertigem Edelstahl... mehr
Menü schließen
Produktinformationen "Schmetterlingsventil mit anmontierten KF-Flanschen"

Eigenschaften

  • kompakte Bauweise
  • geringes Gewicht
  • Innenteile aus hochwertigem Edelstahl
  • Kann als Absperrventil, Belüftungsventil oder Hochvakuumventil eingesetzt werden



Technische Merkmale

  • Ventil mit beidseitig anmontierten KF-Flanschen
  • T-Griff zeigt Ventilstellung an
  • in offener Stellung fast freier Durchgang
  • Ventiltellerdichtung und doppelte Kopfdichtung aus FKM-Dichtung



Technische Daten

  • Dichtheit Gehäuse/Ventilsitz/Kopfdichtung <10-9 mbar · l · s-1
  • Druckbereich 1·10-9 mbar bis 1 bar (absolut)
  • Temperaturbereich -30 °C bis 130 °C



Werkstoffe

Die Ventile setzen sich aus verschiedenen Materialien zusammen:

  • Aluminiumgehäuse
  • Edelstahlgehäuse
  • Innenteile Edelstahl
  • Dichtungen: FKM
  • Kunststoff T-Griff



Aluminium (EN AW-6026)

Nennweite a (mm) b (mm) c (mm) Gewicht (kg) Artikel-Nr.
DN 16 - DN 16 80 60 125 0,494 012001
DN 25 - DN 25 80 60 125 0,512 012002
DN 40 - DN 40 80 60 125 0,600 012003



Edelstahl (1.4305)

Nennweite a (mm) b (mm) c (mm) Gewicht (kg) Artikel-Nr.
DN 16 - DN 16 80 60 125 1,000 012004
DN 25 - DN 25 80 60 125 1,150 012005
DN 40 - DN 40 80 60 125 1,280 012006
